Termal Kamera ile Kaçak Tespiti Nasıl Yapılır?

Termal kamera ile kaçak tespiti, suyun kendisini duvarın arkasından gösteren bir işlem değildir. Kamera, görüş alanındaki yüzeyden gelen kızılötesi ışımayı değerlendirerek sıcaklık dağılımını görüntüler. Tesisat araştırmasında bu dağılım, diğer bulgularla birlikte incelenecek bölgeyi seçmeye yardımcı olabilir. Sonuç alınabilmesi; araştırılan soruya, yüzeyin durumuna ve ölçüm koşullarına bağlıdır. Bu nedenle hizmeti değerlendirirken yalnızca kameranın kullanılıp kullanılmadığını değil, görüntüdeki farklılığın hangi kontrolle ilişkilendirildiğini sormak gerekir.

İyi bir incelemede üç bilgi birbirinden ayrılır: görüntüde görülen desen, bu desenin olası açıklaması ve tesisata ilişkin doğrulanmış sonuç. Bir duvarın alt bölümünün çevresinden farklı görünmesi ilk bilgidir. Bu farkın nem, ısıtma veya yüzey özelliğiyle ilişkili olabileceğinin değerlendirilmesi yorumdur. Belirli bir bağlantıda sızıntının doğrulanması ise başka bulgularla desteklenen sonuçtur. Bu ayrım korunduğunda cihaz görüntüsü, müdahale kararının gerekçesini açıklayan bir kayıt hâline gelir.

Termal kamera hangi bilgiyi gösterir?

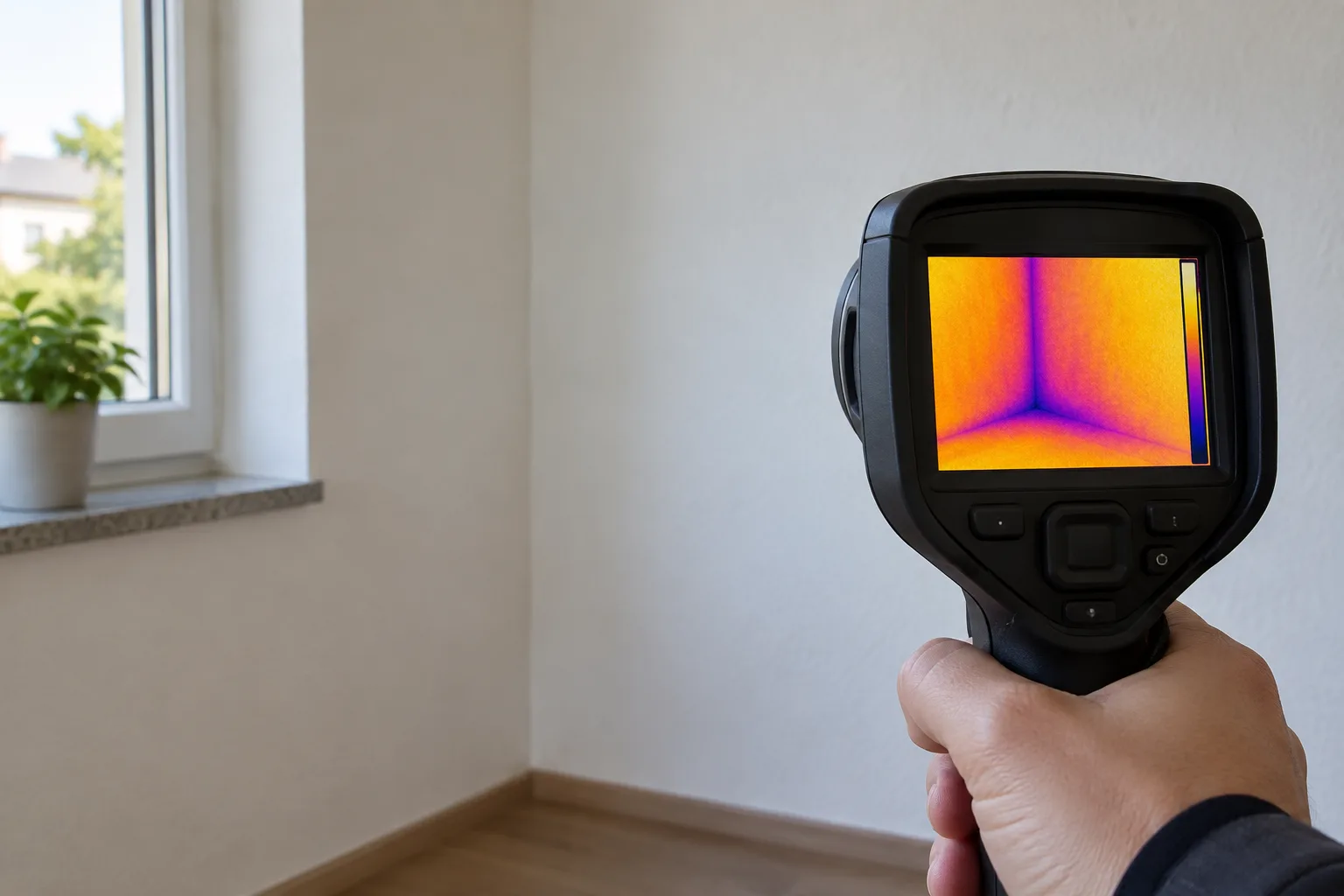

Normal fotoğraf görünür ışığı kaydederken termal görüntüleme yüzeyden gelen kızılötesi ışımayla çalışır. Ekrandaki renkler, cihazın seçilen gösteriminde farklı sıcaklık düzeylerini ayırmaya yarar. Renkli bir alan doğrudan su miktarını, nem yüzdesini veya borunun derinliğini göstermez. Aynı rengin farklı görüntülerde aynı ölçüm değerine karşılık gelmesi de zorunlu değildir. Görüntü yorumlanırken cihazın gösterimiyle yüzeyin özellikleri birlikte değerlendirilir; karar yalnızca ekrandaki bir renge bağlanmaz.

Duvarın arkasındaki sıcak veya soğuk bir tesisat, uygun koşullarda yüzeyde sıcaklık farkına katkıda bulunabilir. Kamera bu durumda duvarın arkasını doğrudan görmez; görünen yüzeydeki etkiyi kaydeder. Duvarın katmanları ve yüzey koşulları bu etkinin görünmesini değiştirebilir. Görüntüde bir çizgi oluşması, o çizginin tamamında kaçak bulunduğu anlamına gelmez. Çizginin kullanımla ilişkisi, bilinen tesisat düzeni ve diğer ölçümler ayrı değerlendirilir.

FLIR’ın duvarlarda termal görüntüleme açıklaması, kameranın duvar arkasını görmesiyle yüzey sıcaklık farkını algılaması arasındaki ayrımı anlatır. Tesisat incelemesinde bu ayrımın pratik karşılığı şudur: görüntü araştırmaya yön verebilir, fakat gizli hattın bütün güzergâhını ve bağlantı durumunu tek başına doğrulamaz. Aynı yüzeyde görünür bir desen oluşmaması da kontrol edilmeyen hattın sağlam olduğu yönünde bir belge değildir.

İnceleme önce sorunun tanımıyla başlar

Duvar nemi, tavan lekesi, sıcak su kullanımında oluşan sızıntı ve kombi basıncındaki değişim farklı başlangıç sorularıdır. İncelemeyi yapacak kişinin hangi belirtinin araştırıldığını bilmesi gerekir. Belirtinin konumu, ne zamandır görüldüğü ve hangi kullanımla değiştiği paylaşılır. Önceki onarım varsa müdahale edilen bölüm de belirtilir. Bu bilgiler, kameranın yöneltileceği yüzeylerin ve gerektiğinde kullanılacak diğer yöntemlerin seçilmesine yardımcı olur. Yalnızca “evin tamamı taransın” ifadesi kontrolün hedefini yeterince açıklamayabilir.

Görüntü alınmadan önce görünür bağlantılara bakılması da değerlidir. Lavabo altındaki belirgin damlama, bağlantı çevresindeki su izi veya açık bir servis alanındaki sızıntı doğrudan gözlenebilir. Kamera kullanılması bu bulguların yerine geçmez. Görünür bir bağlantı sorunu araştırmayı açıklıyorsa, görüntüleme işleminin hangi ek bilgiyi sağlayacağı belirtilmelidir. Böylece ekipman kullanımı başlı başına sonuç gibi sunulmaz; araştırmanın belirli bir sorusuna hizmet eder.

Yüzey ve ortam koşulları görüntüyü nasıl etkiler?

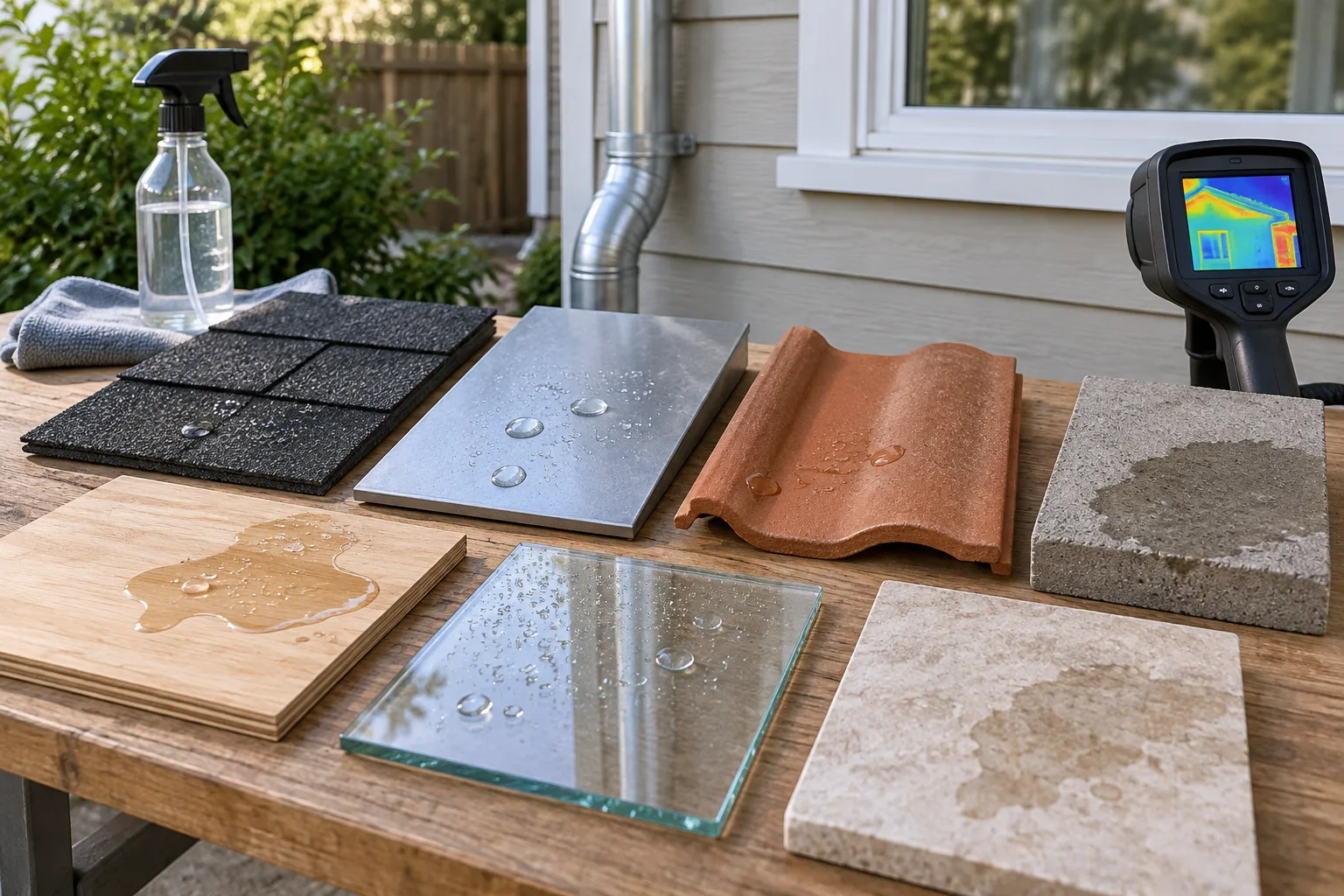

Aynı odada farklı malzemeler bulunması, görüntünün tek bir yorumla okunmasını zorlaştırabilir. Seramik, boyalı sıva, metal yüzey ve camın görüntüleme davranışı aynı değildir. Özellikle yansıtıcı yüzeylerde çevredeki ısı kaynaklarının etkisi dikkate alınmalıdır. İnceleme yapılan yüzeyde farklı bir malzemeye geçildiğinde oluşan desen, tesisattaki değişim gibi yorumlanmamalıdır. Yüzeyin görünür fotoğrafıyla termal kaydın birlikte değerlendirilmesi, malzeme sınırlarının anlaşılmasını kolaylaştırır.

Yakındaki radyatör, güneş alan bir bölüm veya çalışan sıcak su hattı yüzey sıcaklığını etkileyebilir. Bu koşullar, görüntüde fark görülmesinin nedenini araştırırken kayda alınır. Güneşle ısınan duvarın başka bir zamanda çekilmiş gölgeli yüzeyle karşılaştırılması, tek başına nem değişimini göstermez. Benzer biçimde ısıtma sistemi çalışırken alınan görüntüyle sistem kapalıyken alınan görüntünün farkı yalnızca onarıma bağlanamaz. Karşılaştırmada bilinen koşulların açıklanması gerekir.

Sıcak su kullanımıyla ilişkili desenler

Sıcak su kullanımından sonra belirginleşen bir yüzey deseni araştırmayı o kullanımın etkilediği bağlantılara yöneltebilir. Ancak normal çalışan bir hattın ısı etkisiyle sızıntının oluşturduğu durum ayrılmalıdır. Suyun görüldüğü yer, kullanımın süresi ve sonrasında yüzeydeki değişim birlikte değerlendirilir. Görüntünün yalnızca sıcak görünmesi kaçak bulunduğunu göstermez. İnceleme, kullanım ile belirti arasındaki ilişkinin hangi bulgularla açıklanabildiğini ortaya koymalıdır.

Birden fazla sistem aynı bölgede etkiliyse araştırma sınırı daha da önem kazanır. Kombinin ısıtma devresiyle kullanım sıcak suyu farklı sorular oluşturabilir. Termal görüntüdeki sıcak bölgeyi doğrudan kombi basıncındaki değişimin nedeni saymak doğru değildir. Hangi devrenin kontrol edildiği ve hangi kullanım sırasında görüntü alındığı açıklanır. Cihazın iç aksamına ilişkin değerlendirme gerektiğinde uygun servis kapsamı belirlenir; kullanıcıdan kombi kapağını açması veya bilinmeyen parçalara müdahale etmesi istenmez.

Karşılaştırma için benzer yüzey seçimi

Mobilya veya kaplamayla örtülen bir yüzeyin görüntülenmesi, önündeki nesnenin görüntülenmesiyle aynı değildir. Dolap kapağının dışından alınan kayıt, arkasındaki duvarın tamamını değerlendirmiş sayılmaz. İncelemede doğrudan görülebilen yüzeyler ile erişilemeyen bölümler ayrılmalıdır. Dolabın sökülmesi veya başka bir kaplamanın kaldırılması gerekiyorsa bunun inceleme kapsamına dahil olup olmadığı önceden konuşulur. Erişim sağlanamaması, o bölümde sorun bulunmadığı şeklinde raporlanmaz.

Şüpheli alanın yakınında karşılaştırma yapılacaksa yüzeyin malzemesi ve bilinen etkiler dikkate alınır. Başka odadaki farklı bir kaplama her zaman uygun referans oluşturmaz. Amaç yalnızca ekranda iki farklı renk bulmak değil, anlamlı bir yüzey farkını değerlendirmektir. İnceleme sırasında seçilen karşılaştırma alanı kayıtta tanımlanabilir. Böylece raporu okuyan kişi farklılığın hangi yüzeyler arasında görüldüğünü anlayabilir ve sonucu bütün yapıya genellemez.

Termal bulgu başka yöntemlerle nasıl doğrulanır?

Termal kamera ile kaçak tespiti hizmetinde sonraki yöntem, görüntüdeki desenden çok açık kalan soruya göre seçilmelidir. Yüzeyde nem farklılığı araştırılıyorsa uygun nem incelemesi, sızıntıyla ilişkili ses değerlendirilecekse uygun akustik inceleme gündeme gelebilir. Bir bağlantının kullanım sırasında su çıkardığı görülüyorsa bu doğrudan bulgu ayrıca kaydedilir. Yöntemler aynı bilgiyi farklı ekranlarda göstermek için değil, birbirini tamamlayan soruları yanıtlamak için kullanılır.

Nem ölçümünde kullanılan cihazın okuma türü bilinmelidir. Farklı malzemelerde alınan bütün sayıları doğrudan aynı nem yüzdesi gibi karşılaştırmak doğru değildir. Kullanılan ürünün ölçüm veya karşılaştırma koşulları dikkate alınır. Termal farklılıkla nem bulgusunun aynı bölgede bulunması araştırmayı destekleyebilir; ancak suyun hangi bağlantıdan geldiğini belirlemek için tesisatın kullanım ilişkisi de açıklanmalıdır. Yüzeyin nemli olmasıyla belirli bir borunun hasarlı olduğunun doğrulanması ayrı sonuçlardır.

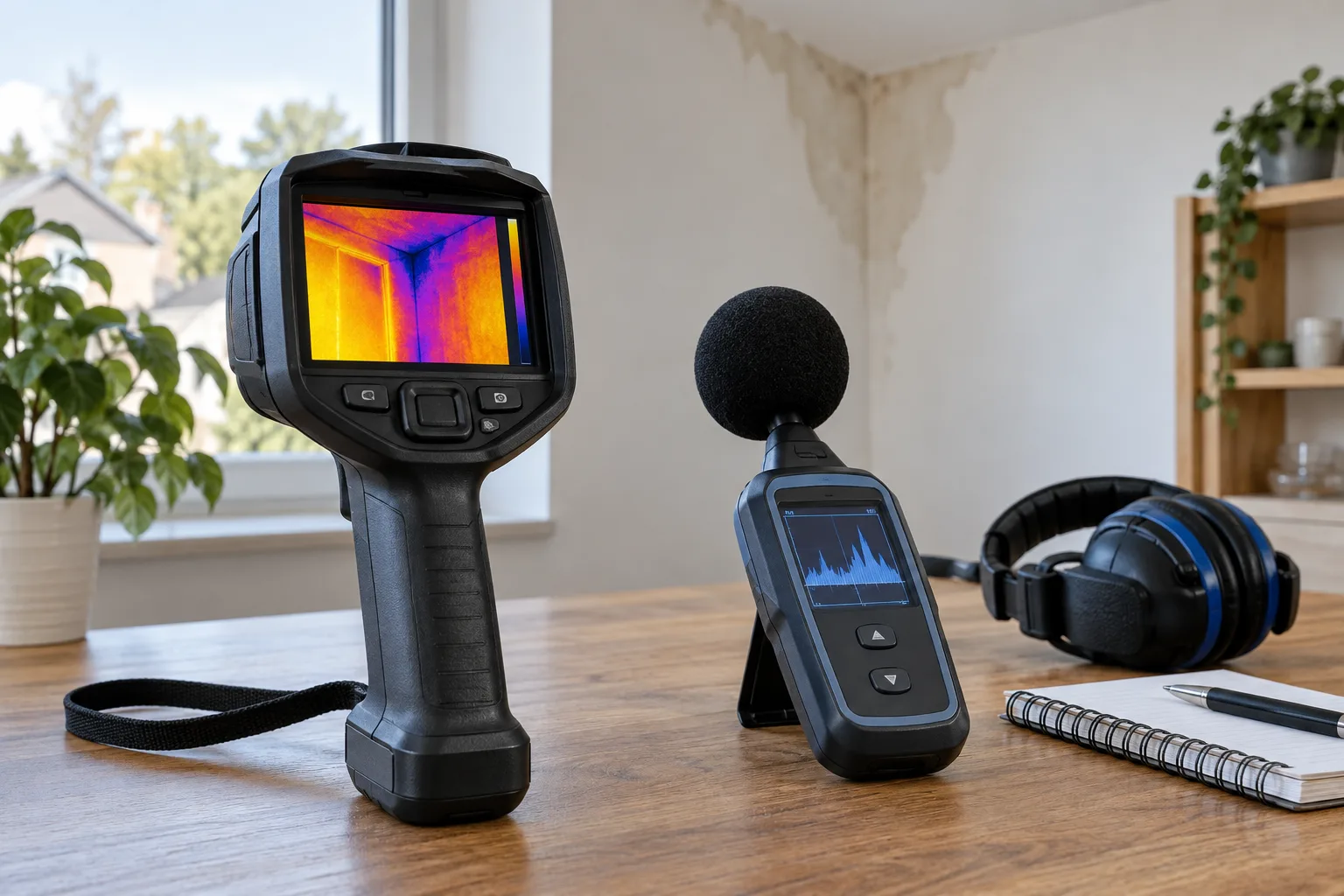

Akustik inceleme ise sızıntıyla ilişkili olabilecek sesin değerlendirilmesine yardımcı olabilir. Boru ve bağlantı koşullarıyla çevre sesi, yöntemin uygulanabilirliğini etkileyebilir. Termal desene yakın bir noktada ses alınması, müdahale gerekçesini açıklayan bilgilerin bir parçası olabilir; hangi hattın araştırıldığı yine belirtilmelidir. Sesin ve görüntünün konumu, görünür fotoğraf veya plan üzerindeki sabit işaretlerle ilişkilendirilirse kayıt daha anlaşılır olur. Akustik yöntemin kapsamı akustik dinleme ile kaçak tespiti yazısında ayrıca ele alınır.

Görüntü müdahale kararına nasıl bağlanır?

Kaplama açılması öneriliyorsa, önerinin yalnızca renkli bir görüntüye dayanmaması gerekir. Araştırılan hat, aynı bölgedeki diğer bulgular ve erişimle yanıtlanacak soru açıklanır. Açılacak alanın hangi bağlantıya ulaşmayı amaçladığı anlaşılır olmalıdır. İnceleme bir noktayı kesinleştirememişse bu belirsizlik korunur ve sonraki kontrolün amacı belirtilir. Kullanıcının ekrandaki renklerden kendi başına kırma noktası seçmesi veya duvarı delerek deneme yapması uygun değildir.

Bazen termal inceleme sonrasında tesisat yerine başka bir yapı bileşeninin değerlendirilmesi gerekir. Yağışla ilişkili tavan izi, pencere çevresindeki nem veya farklı yüzeylerde oluşan değişim, başka inceleme soruları doğurabilir. Kamera kullanılmış olması bütün bu olasılıkların aynı hizmette çözüldüğünü göstermez. Hangi alanın tesisat kapsamında kontrol edildiği ve hangi konunun başka uzmanlık gerektirdiği açıkça ayrılır. Duvar nemindeki farklı olasılıklar için duvardaki nemin kaynağı yazısı incelenebilir.

Rapor ve onarım sonrası karşılaştırmada ne aranır?

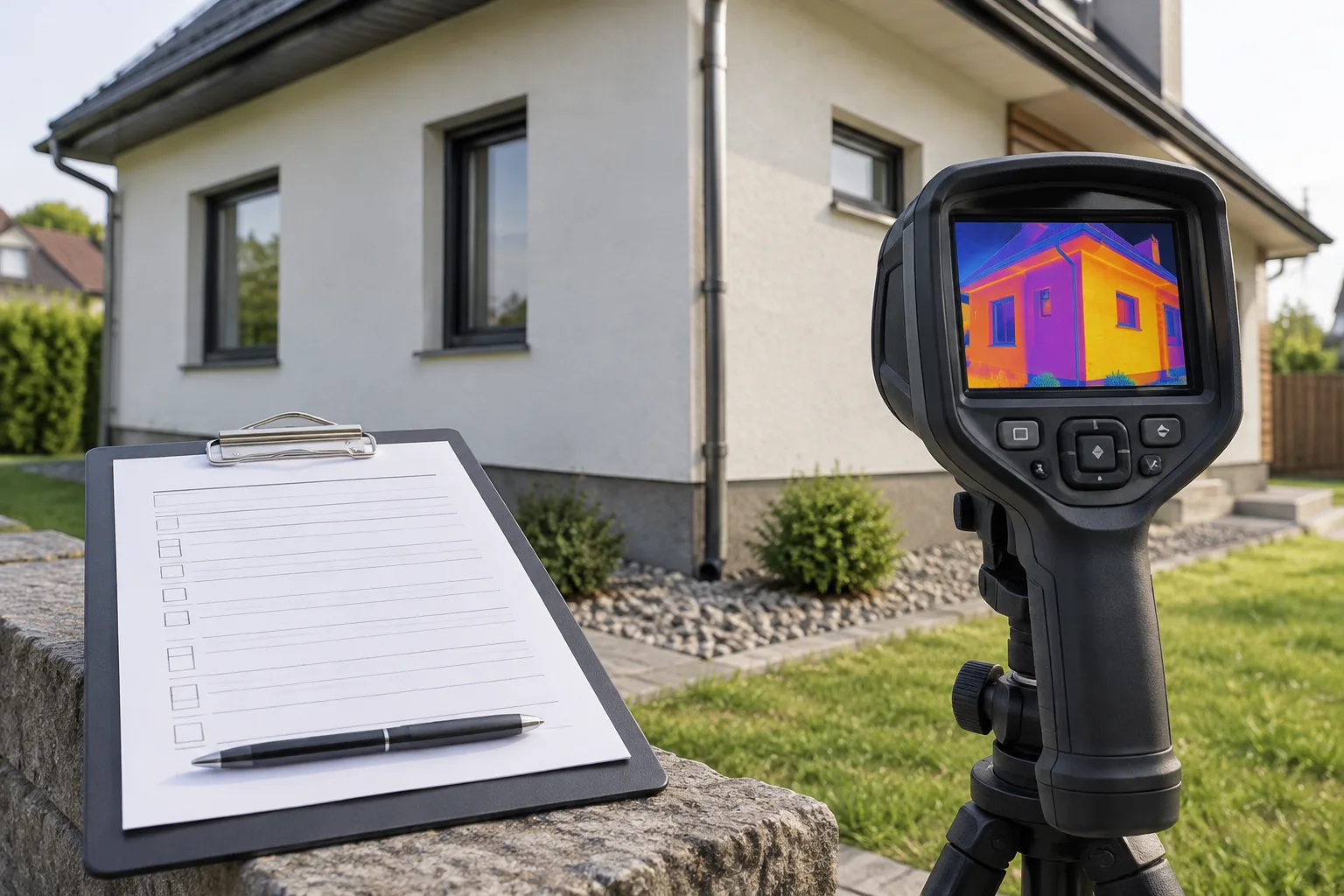

Okunabilir bir rapor, görüntünün hangi oda ve yüzeye ait olduğunu belirtir. Tarih, bilinen kullanım koşulu ve görüntüdeki bölgenin görünür fotoğrafla ilişkisi kayda eklenebilir. Teknik değer sunuluyorsa kullanılan cihaz ve ölçüm koşullarıyla ilişkilendirilmelidir. Raporun amacı çok sayıda renkli kare biriktirmek değil, hangi bulgunun nasıl yorumlandığını ve sonraki kararın neden verildiğini açıklamaktır. Görüntü, yorum ve doğrulanmış sonuç ayrı yazıldığında kullanıcı yapılan işin kapsamını daha kolay değerlendirebilir.

Kayıttaki bilgi	Açıklaması gereken konu
Yüzeyin görünür fotoğrafı	İncelenen bölgenin oda ve bağlantılarla konumu
Termal görüntü	Görüntülenen alan, gösterim ve bilinen koşullar
Ek kontrol	Hangi sorunun hangi yöntemle değerlendirildiği
Sonuç ve sonraki işlem	Doğrulanan bulgu, belirsiz kalan alan ve önerilen kapsam

Hizmet teklifi de bu kapsamla uyumlu olmalıdır. Termal inceleme, kaynak araştırmasının başka aşamaları, bağlantı onarımı ve yüzey yenilemesi ayrı işler olabilir. Yalnızca “termal kamera hizmeti” yazılması, bütün onarımın bedele dahil olduğunu göstermez. Hangi alanların inceleneceği, rapor verilip verilmeyeceği ve ek işlem gerektiğinde bunun nasıl açıklanacağı görüşülmelidir. Fiyat, cihazın adına göre değişmez bir rakam olarak değil, incelenecek alan ve yapılacak iş üzerinden değerlendirilir.

Bir raporu okurken sorulabilecek dört soru

İlk soru, görüntüdeki alanın neresi olduğudur. Yalnızca yakın çekilmiş renkli bir kare varsa odadaki konum anlaşılamayabilir. İlgili yüzeyin genel fotoğrafı veya sabit bir işaret, kaydın yerini açıklayabilir. İkinci soru, inceleme sırasında hangi kullanımın devam ettiğidir. Sıcak su kullanımı, ısıtma veya başka bilinen etki varsa bunun belirtilmesi yorumun bağlamını korur. Bu bilgiler olmadan görüntünün hangi koşulu temsil ettiği belirsiz kalır.

Üçüncü soru, tesisatla ilgili sonucun hangi ek bulguya dayandığıdır. Raporda “termal farklılık görüldü” yazmasıyla “ilgili bağlantıda sızıntı doğrulandı” yazması aynı anlamı taşımaz. İkinci ifade için doğrulamanın ne olduğu açıklanmalıdır. Dördüncü soru ise önerilen işlemin hangi sorunu çözeceğidir. Bir bağlantının onarılmasıyla nemli kaplamanın yenilenmesi ayrı sonuçlar doğurur. Öneri, bulguyla ve incelenen alanla eşleştirildiğinde kullanıcı hangi işi onaylayacağını daha açık biçimde değerlendirebilir.

Görüntü alınmasına rağmen kaynak bulunamadıysa

İnceleme sırasında bir yüzey farklılığı görülüp kaynağı açıklanamamış olabilir. Bu durumda daha kesin bir ifade kullanmak yerine açık kalan soru kayda geçirilir. Belirtinin yalnızca belirli kullanımda ortaya çıkması, o kullanımın randevu sırasında gerçekleşmemesi veya bağlantıya erişilememesi sonraki planı etkileyebilir. Yeni randevunun amacı bu eksik bilgiyi tamamlamak olmalıdır. Aynı alanda aynı koşullarla tekrar görüntü almak, araştırılacak soru değişmedikçe kendiliğinden yeni bir doğrulama sağlamaz.

Kaynağın henüz bulunamaması kullanıcının belirtisini önemsiz yapmaz. Yeni damlama veya büyüyen su izi gözleniyorsa güvenli alandan kayıt tutulabilir ve incelemeyi yapan ekibe aktarılabilir. Görüntünün elektrik bağlantılarına yakın bir alana ait olması durumunda yüzeye dokunarak kontrol yapılmamalıdır. Su ile elektrik riski birlikte bulunduğunda alanın güvenliği uygun uzmanlıkla değerlendirilmelidir. Termal kamerayla fotoğraf çekilmiş olması, elektrikli cihazın veya ıslanan bağlantının güvenle kullanılabileceğini göstermez.

Randevuda hangi bilgileri paylaşmak gerekir?

Belirtinin ilk görüldüğü tarih, kullanım ilişkisi ve daha önce yapılan işlemler kısa bir notta toplanabilir. Aynı yüzey daha önce boyanmış veya kaplanmışsa bunun zamanı da paylaşılır. Önceki raporlarda yalnızca kontrol edilen alanla ilgili bilgiler aktarılmalı; yapılmamış bir inceleme yapılmış gibi anlatılmamalıdır. İnceleme günü ilgili yüzeye güvenli erişimin bulunması önemlidir. Bir alan başka kullanıcıya veya ortak bölüme aitse erişim yetkisi önceden görüşülebilir. Kullanıcıdan ölçüm yapması beklenmez; anlaşılır gözlem ve mevcut belgeler başlangıç için yeterlidir.

Önce ve sonra görüntüleri karşılaştırırken

Onarım sonrasında alınan görüntünün önceki kayıtla aynı bölgeye ait olması gerekir. Çekim açısı, yüzey durumu ve bilinen ısı etkileri değerlendirilmeden renklerin değişmesi doğrudan başarı ölçütü sayılmaz. Cihazın görüntüyü sunma aralığı da karşılaştırmayı etkileyebilir. Sonraki kayıtta hangi koşulların farklı olduğu belirtilirse, görüntüdeki değişimin ne kadarının açıklanabildiği anlaşılır. Başka bir duvarın görüntüsü, onarılan alanın son durumu olarak sunulmamalıdır.

Bağlantıda sızıntının giderildiğinin kontrolüyle yüzeyde kalan nemin takibi aynı işlem değildir. Önceden ıslanmış malzeme, onarım tamamlandıktan sonra da farklılık gösterebilir. Bu yüzden renk değişmediğinde onarımın başarısız olduğu veya renk normale döndüğünde bütün sorunun çözüldüğü sonucuna tek başına varılmaz. Müdahale edilen bağlantı kendi çalışma koşulunda kontrol edilir; yüzeyin takibi ise ilgili bölgenin durumu üzerinden sürdürülür. Yeni bir su çıkışı varsa önceki onarım kapsamıyla birlikte yeniden değerlendirilir.

İnceleme sırasında çözülemeyen soruların kayıtta bulunması da değerlidir. Erişilemeyen bölüm, başka yöntem gerektiren bulgu veya kontrol edilemeyen kullanım koşulu açıkça belirtilmelidir. Böylece sonraki randevuda aynı belirsizlik baştan araştırılmak yerine önceki kayıt üzerinden ele alınabilir. Yapılmamış bir kontrolün olumlu sonuç vermiş gibi yazılması, raporun yararını azaltır. Sonucun kapsamı, gerçekten incelenen alanla ve elde edilen bulgularla sınırlı tutulmalıdır.

Randevu öncesinde eski onarım belgelerini, belirtinin konumunu ve kullanımla ilgili gözlemlerinizi hazırlayabilirsiniz. Mobilya arkasındaki yüzeye erişim gerekiyorsa bunun nasıl sağlanacağı önceden görüşülür; ağır eşyaların kontrolsüz taşınması veya riskli alana girilmesi gerekmez. Termal kamera ile kaçak tespiti hakkında Tam Tesisat’a 0534 880 00 42 numarasından ulaşabilir, genel araştırma kapsamını su kaçağı tespiti sayfasında inceleyebilirsiniz.
