Pimaş Eğimi Kaç Olmalı?

Pimaş eğimi için bütün borulara uygulanabilecek tek bir doğru yüzde yoktur. Uygun değer; boru çapı, taşıdığı debi, doluluk koşulu, bağlantı düzeni ve ilgili proje gereklilikleriyle belirlenir. İnternette görülen yüzde bir veya yüzde iki gibi sayılar, hangi hat için söylendiği bilinmeden kopyalanmamalıdır. Banyo bağlantısı, bina toplama hattı ve yağmur tahliyesi aynı tasarım koşullarına sahip olmayabilir.

Buna karşılık eğimin nasıl hesaplandığı basittir: akış yönündeki kot düşümü, yatay uzunluğa bölünür ve yüzle çarpılır. Örneğin yüzde iki, her bir metre yatay uzunlukta iki santimetre düşüş demektir. Bu ifade bir hesap tanımıdır; sizin hattınızın mutlaka yüzde iki yapılması gerektiği anlamına gelmez. Bu rehber, hesabı, ölçüm hatalarını ve sorunlu eğimin nasıl araştırıldığını açıklar.

Pimaş eğimi nasıl ölçülür ve hesaplanır?

Ölçümde aynı boru bölümünün başlangıç ve bitiş kotları, aynı referans üzerinden karşılaştırılır. Borunun farklı noktalarında dış çap, manşon veya bağlantı parçası nedeniyle ölçü yüzeyi değişebilir. Bu yüzden yalnızca görünen iki üst yüzeye cetvel koymak her zaman güvenilir sonuç vermez. Ölçüm yöntemi borunun geometrisine uygun seçilmelidir.

Temel formül şöyledir: eğim yüzdesi eşittir kot farkı bölü yatay uzunluk çarpı yüz. Pay ve paydada aynı uzunluk birimi kullanılmalıdır. Üç metre yatay hatta altı santimetre düşüş varsa, altı bölü üç yüz çarpı yüz hesabıyla yüzde iki bulunur. Buradaki üç metre, iki nokta arasındaki yatay uzunluktur; düşey uzunlukla karıştırılmaz.

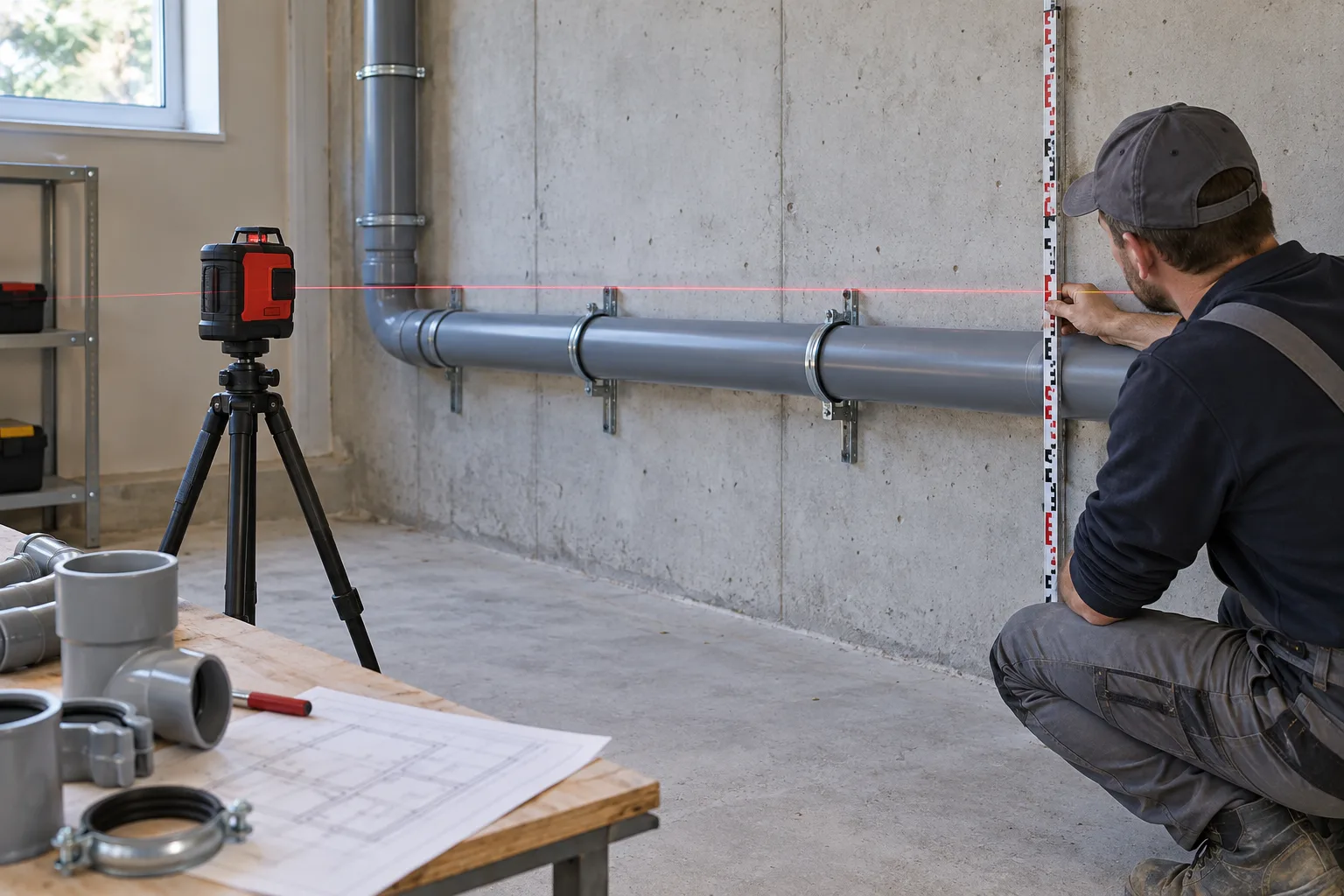

Lazer nivo, uygun ölçüm cihazı veya kontrollü kot ölçümü kullanılabilir. Kısa su terazisi yalnızca yerleştirildiği bölümün durumunu gösterir; uzun hattın tamamında aynı eğimin sürdüğünü kanıtlamaz. Ölçüm, destekler arasında veya dönüşlere yakın noktalarda tekrarlanabilir. Sonuç, hattın bütün güzergâhıyla birlikte değerlendirilmelidir.

Yüzde eğim ile derece aynı şey midir?

Hayır. Yüzde, düşüşün yatay uzunluğa oranını ifade eder; derece açısal bir ölçüdür. Cihaz ekranındaki birimin ne olduğu kontrol edilmelidir. Yüzde iki ile iki dereceyi aynı değer kabul etmek ölçüm hatasına yol açar. Projedeki birim ve sahada kullanılan cihazın gösterimi eşleştirilmeden montaj kararı verilmemelidir.

Metre başına düşüş tablosu nasıl okunur?

Aşağıdaki tablo yalnızca matematiksel dönüşüm örneğidir. Satırlarda verilen eğimler, belirli boru çapı veya cihaz için tavsiye edilen değerler değildir. Uygulama eğimi proje ve teknik değerlendirmeyle belirlendikten sonra gerekli kot farkını hesaplamak için aynı yöntem kullanılabilir. Bu ayrım, hesabın doğru olmasına rağmen seçilen tasarım değerinin yanlış olmasını önler.

Örnek eğim	1 metre yatay hatta düşüş	3 metre yatay hatta düşüş	5 metre yatay hatta düşüş
%0,5	0,5 cm	1,5 cm	2,5 cm
%1	1 cm	3 cm	5 cm
%1,5	1,5 cm	4,5 cm	7,5 cm
%2	2 cm	6 cm	10 cm

Örneğin tasarımda seçilmiş bir eğim yüzde bir buçuksa, dört metre yatay uzunluk için altı santimetre düşüş gerekir. Bu yalnızca oran hesabıdır. Borunun başlangıç bağlantısı ve çıkış kotu bu farkı sağlamıyorsa, boruyu zorlayarak yerleştirmek yerine güzergâh ve tasarım yeniden değerlendirilir. Hesap, mevcut kot kısıtlarını görünür hale getirmelidir.

Birden fazla bölümün ortalama eğimi yeterli midir?

Başlangıç ve bitiş arasında doğru toplam düşüş bulunması, aradaki her bölümün doğru olduğunu göstermez. Hat önce düşüp sonra yükseliyorsa toplam değer uygun görünse bile yerel su birikmesi oluşabilir. Bu nedenle uzun hat yalnızca iki uçtan değerlendirilmez. Ara noktalar ve destekler, güzergâhın sürekliliği açısından kontrol edilir.

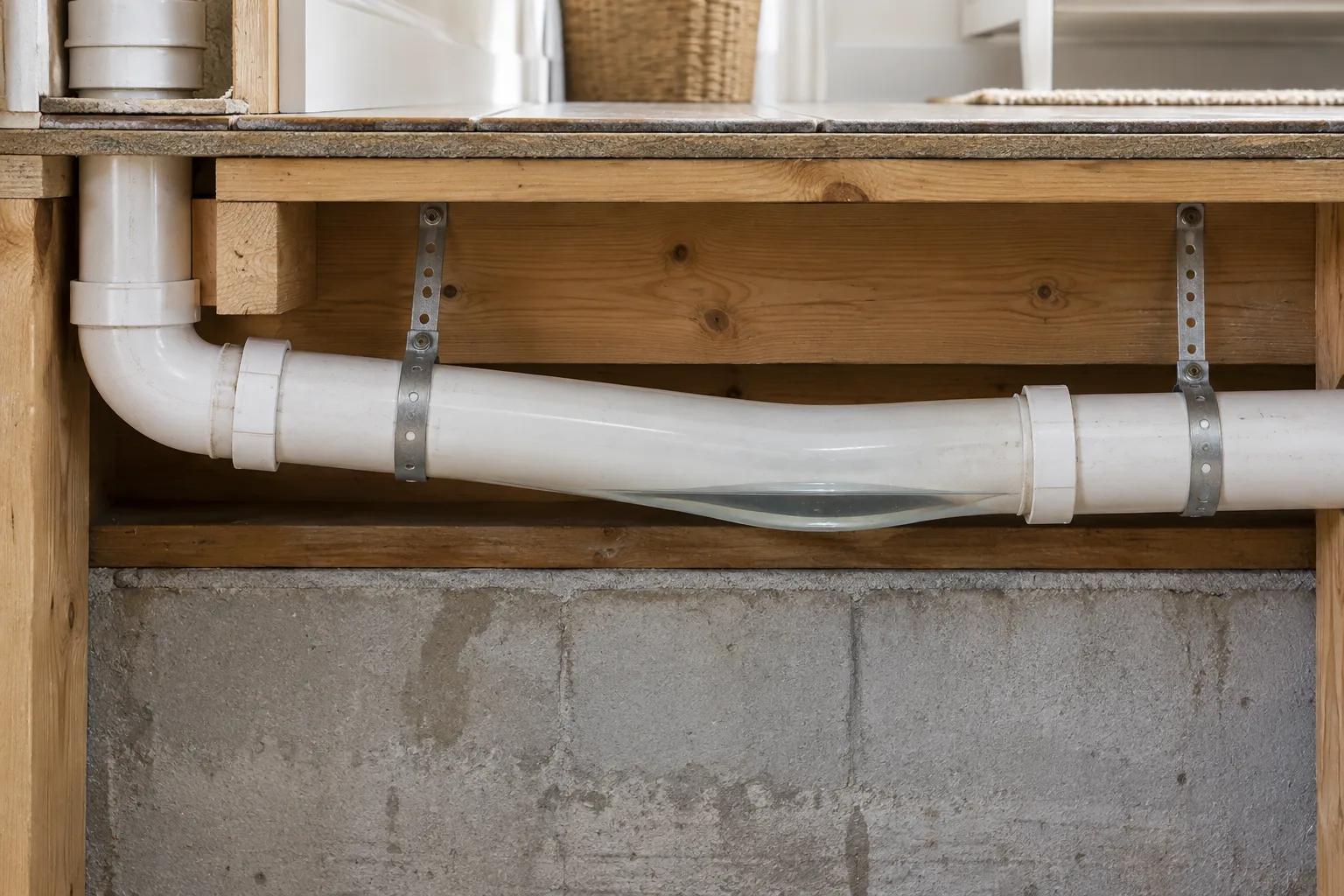

Pimaş sarkması ve ters eğim nasıl araştırılır?

Destekler arasındaki sehim veya zemindeki oturma, hattın belirli bölümünde düşük nokta oluşturabilir. Boru içindeki su bu bölgede kalabilir. Ancak kamera görüntüsünde su görülmesi tek başına hassas eğim ölçümü değildir. Görüntü, daha ayrıntılı kot ve montaj kontrolü gerektiren bölümü işaretleyebilir. Sonuç farklı kanıtlarla birlikte değerlendirilmelidir.

Erişilebilir boruda destek düzeni, bağlantı hizası ve gerçek kotlar incelenir. Gömülü hatta proje, kamera ve gerekli konumlama bilgileri birlikte kullanılır. Hattın tamamının değiştirilmesi ya da yalnızca küçük bölümün düzeltilmesi kararı, görülen kusurun kapsamına bağlıdır. Tek bir fotoğraf üzerinden bütün tesisata ilişkin kesin hüküm verilmemelidir.

Su biriken bölümde tortu oluşması, tekrar eden tıkanıklığı açıklayan etkenlerden biri olabilir. Temizlik birikimi uzaklaştırabilir, fakat borunun geometrisini düzeltmez. Bu nedenle aynı yerde kısa aralıklarla sorun tekrarlıyorsa yalnızca daha sık açtırmak yerine montaj koşulları araştırılır. Kanal kamerası incelemesi, görüntünün sınırlarını ve raporlanmasını açıklar.

Su terazisiyle tek noktada bakmak neden yetmeyebilir?

Terazi kısa bir bölümde doğru sonucu gösterirken hemen yanındaki bağlantıda farklı yön oluşabilir. Boru dışındaki ek parça da cihazın oturduğu yüzeyi etkileyebilir. Ölçüm yüzeyinin uygunluğu ve cihazın doğruluğu değerlendirilmelidir. Kullanıcı, tek bir göstergeye bakarak gömülü hattın eğimini kesinleştirmeye veya boruyu zorlayarak düzeltmeye çalışmamalıdır.

Doğru eğim seçilirken hangi proje bilgileri gerekir?

Boru çapı, hizmet verilen cihazlar, beklenen atık su yükü, hat uzunluğu ve bağlantılar birlikte değerlendirilir. Havalandırma ve doluluk koşulları da hidrolik davranışla ilişkilidir. Bu yüzden çapı bilmeden veya hattın işlevini anlamadan verilen tek oran yeterli tasarım bilgisi değildir. İlgili teknik gereklilikler ve üretici sistem bilgileri esas alınmalıdır.

Bir ürün kataloğundaki örnek düzen, başka bina için hazır proje sayılmaz. Uygulamanın hangi standarda, sistem türüne ve ülke koşullarına göre verildiği anlaşılmalıdır. Özellikle farklı ülkelerin tablolarındaki sayılar bağlamından koparılmamalıdır. Projeyi hazırlayan uzman, geçerli gereklilikleri ve gerçek bağlantı kotlarını birlikte değerlendirmelidir.

Yatay hat ile düşey kolonun çalışma düzeni aynı değildir. Düşey boruya yatay eğim tablosu uygulamak anlamsızdır; kolon bağlantıları ve yön değişimleri ayrı tasarım konularıdır. Benzer biçimde özel sifonik yağmur sistemi, olağan yerçekimli atık su hattıyla aynı varsayımla ele alınmaz. Hangi sistemin ölçüldüğü baştan netleştirilmelidir.

Çap büyütmek eğim sorununu çözer mi?

Tek başına çapı büyütmek doğru çözüm olarak kabul edilemez. Boru boyutu ile debi ve doluluk ilişkisi birlikte hesaplanmalıdır. Geometrik düşük nokta veya ters yön, daha büyük boruyla kendiliğinden kaybolmaz. Mevcut kot kısıtı varsa tasarım seçenekleri değerlendirilir; rastgele parça değişimi yerine bütün bağlantı düzeni kontrol edilir.

Yeni döşenen pimaşın eğimi nasıl kontrol edilir?

Üzeri kapatılmadan önce güzergâh, kotlar, destekler ve bağlantılar gözden geçirilir. Ölçülen değerler proje ile karşılaştırılır. Yalnızca su dökülüp akmasına bakmak yeterli geometrik kontrol değildir. Uygun akış ve sızdırmazlık kontrolleri, işin niteliğine göre ayrıca yapılır. Kullanılan yöntemin hangi özelliği doğruladığı açıklanmalıdır.

Fotoğraf ve kot kayıtları, ileride erişilemeyecek bölümler için yararlıdır. Fotoğrafta yalnızca boru değil, konumu anlaşılır kılan çevre ve referans bulunmalıdır. Kayıt, gerçek ölçümün yerine geçmez ama hangi bölümün nasıl döşendiğini belgeleyebilir. Üzeri kapatıldıktan sonra ortaya çıkan belirsizlikleri azaltmak için kontroller zamanında tamamlanmalıdır.

Şap veya dolgu işleri sırasında boru yerinden oynayabilir. Bu nedenle yalnızca ilk yerleştirme anındaki ölçümle yetinilmeyebilir; sonraki çalışma aşamasında korunma ve son durum değerlendirilir. Boru ağızlarına yapı kalıntısı girmesi de önlenmelidir. Pimaşa beton kaçması rehberi, tadilat sırasında alınacak koruma önlemlerini açıklar.

Eğim az ya da fazla olursa mutlaka tıkanır mı?

Bir hattın davranışı yalnızca eğime bağlı değildir. Debi, çap, atık türü, dönüşler ve boru yüzeyi de etkili olabilir. “Şu yüzdeden küçükse kesin tıkanır” veya “daha dik her zaman daha iyidir” gibi genellemeler doğru karar sağlamaz. Tasarımın uygunluğu hesap ve sistem koşullarıyla değerlendirilmelidir.

Çok eğimli görünen bir bölümün sorun oluşturup oluşturmadığı da bağlama bağlıdır. Toplam düşüş, bağlantı geometrisi ve akış koşulları incelenir. Kullanıcı yalnızca gözle bakarak eğimin fazla olduğuna karar vermemelidir. Gerekiyorsa ölçüm yapılır ve projeyle karşılaştırılır. İnternetteki tek bir sayıyı yakalamak amacıyla mevcut hattı değiştirmek doğru değildir.

Temizlik sonrası kısa sürede tıkanma eğim kanıtı mıdır?

Hayır. Kalan birikim, yabancı cisim, ek kayması veya kullanım yükü gibi başka nedenler olabilir. Tekrar, daha ayrıntılı incelemeyi gerektiren bir işarettir. Aynı noktada su ve tortu birikmesi görülürse eğim araştırması gündeme gelebilir; karar görüntü ve ölçümle desteklenmelidir.

Mevcut hattın eğimi bozuksa nasıl ilerlenir?

Önce sorunun yeri ve kapsamı doğrulanır. Erişilebilir destekte düzeltme ile gömülü borunun yenilenmesi aynı iş değildir. Başlangıç ve çıkış kotları değerlendirilerek uygun çözüm planlanır. Bağlantıyı zorlayarak eğim vermek contaları veya ekleri etkileyebilir. Onarım, bütün ilgili bölümün işlevini koruyacak şekilde tasarlanmalıdır.

Teklifte açılacak alan, değiştirilecek parça, yeniden bağlantı ve yüzeyin eski haline getirilmesi açıklanmalıdır. Temizlik gerekiyorsa bunun onarımdan ayrı olduğu belirtilir. İşlem sonrası ölçüm ve uygun testlerle sonuç kontrol edilir. Kullanıcı, hangi bulgunun giderildiğini ve hangi bölümün kapsam dışında kaldığını bilmelidir.

Ölçüm hesabında en sık hangi hatalar yapılır?

Santimetre ile metreyi doğrudan bölmek, sonucu yüz kat farklı gösterebilir. Önce birimler eşitlenmelidir. Örneğin dört santimetre düşüş ve iki metre yatay uzunluk için dört bölü iki hesabı yapılmaz; iki metre iki yüz santimetreye çevrilir. Dört bölü iki yüz çarpı yüz işlemi yüzde iki sonucunu verir. Hesabın yazılı tutulması birim hatasının fark edilmesini kolaylaştırır.

Başlangıç ve bitişte farklı referans yüzeylerinin kullanılması da hataya yol açabilir. Bir uçta boru gövdesi, diğer uçta daha kalın manşon üzerinden ölçüm yapılması gerçek kot farkını temsil etmeyebilir. Ölçüm yapan kişi referansı açıkça belirtmelidir. Boru çapı veya parça geometrisi değişiyorsa yöntem buna göre düzenlenir. Sayının hassas görünmesi, ölçümün doğru yüzeyden yapıldığı anlamına gelmez.

Kot farkı belli olduğunda eğim nasıl bulunur?

Yalnızca matematiksel bir örnek olarak, yatay uzunluğu beş metre olan bir bölümün başlangıç ile bitişi arasında yedi buçuk santimetre düşüş bulunduğunu düşünelim. Beş metre beş yüz santimetredir. Yedi buçuk bölü beş yüz çarpı yüz işlemi yüzde bir buçuk verir. Bu örnek ölçülen oranı açıklar; hattın teknik bakımdan uygun olduğunu söylemek için proje ve kullanım koşulları ayrıca değerlendirilmelidir.

Tersine, tasarım değeri belirlenmişse gerekli düşüş hesaplanabilir. Yatay uzunluk santimetre cinsinden eğim yüzdesiyle çarpılır ve yüze bölünür. Sonuç yine santimetre olur. Tasarımın istediği kot farkı mevcut alana sığmıyorsa sayıyı değiştirmek veya boruyu zorlamak çözüm değildir. Güzergâh, bağlantı kotları ve gerekirse farklı tahliye düzeni uzman tarafından yeniden ele alınmalıdır.

Su dökme denemesi eğim ölçümünün yerine geçer mi?

Su akması yararlı bir gözlemdir fakat geometrik ölçüm değildir. Az miktardaki su, içinde yerel düşük nokta bulunan bir hattan da çıkabilir. Deneme sonunda içeride su kalıp kalmadığı, bütün kesitin görünür olup olmadığı ve normal kullanım koşullarının nasıl temsil edildiği ayrıca değerlendirilir. Bu nedenle akış denemesi, ölçüm ve uygun görüntüleme farklı sorulara yanıt veren kontroller olarak ele alınmalıdır.

Öte yandan ölçülen kot farkının projeyle uyuşması da sızdırmazlık kontrolünü gereksiz kılmaz. Eğim, bağlantı bütünlüğü ve işlev birbirinden farklı özelliklerdir. Yeni tesisat tesliminde hangi testin hangi amaçla yapıldığı açıklanmalıdır. Kullanıcı, yalnızca “su geçti” veya “teraziye bakıldı” gibi kısa ifadeler yerine kontrol edilen bölümün ve sonucun anlaşılır kaydını istemelidir. Böyle bir kayıt sonraki tadilatlarda da yararlı olur.

Yerel düşük nokta ile hattın tamamının düşük eğimi nasıl ayrılır?

Yerel düşük nokta belirli bir bölümde su tutulmasına yol açan geometrik değişiklik olabilir. Hattın genel eğiminin yetersiz bulunması ise daha geniş tasarım değerlendirmesidir. İki durumun onarımı aynı olmayabilir. Ara kotlar, destekler ve görüntüler birlikte incelenmeden bütün hattın eğiminin bozuk olduğu söylenmemelidir. Onarımın sınırını doğru belirlemek, gereksiz geniş yüzey çalışmasını azaltabilir.

Erişilebilir bir hatta destekler arasındaki durum görülebilirken gömülü boruda başka yöntemler gerekebilir. İnceleme raporu kullanılan yöntemin sınırını belirtmelidir. Görülemeyen bölüm için tahmin yürütülüyorsa bunun tahmin olduğu yazılmalıdır. Ölçüm ve proje bilgisi bir araya geldiğinde hangi bölümün düzeltilmesi gerektiği daha açık tanımlanabilir. Kullanıcıya seçeneklerin gerekçesi bu kanıtlar üzerinden sunulmalıdır.

Ustaya veya proje sorumlusuna hangi sorular sorulabilir?

• Önerilen eğim hangi boru bölümüne ve hangi tasarım koşuluna ait?
• Başlangıç ve çıkış kotları aynı referansla ölçüldü mü?
• Ara noktalarda sarkma veya yön değişimi kontrol edildi mi?
• Üzeri kapatılmadan hangi ölçüm ve testler tamamlanacak?
• Yüzey açılması gerekiyorsa müdahale sınırı hangi bulguya dayanıyor?

Bu sorular kullanıcıyı proje uzmanına dönüştürmez; teklif edilen işin anlaşılmasını sağlar. Yanıtların belirli bir hat ve ölçümle ilişkilendirilmesi önemlidir. Genel bir internet tablosuna dayanarak bütün borulara aynı değer verilmesi yerine, gerçek bağlantı ve kullanım koşullarının açıkça ele alınması beklenmelidir.

Pimaş eğimi hakkında sık sorulan sorular

Yüzde iki eğim kaç santimetredir?

Bir metre yatay uzunluk için iki santimetre düşüş demektir. İki metrede dört, beş metrede on santimetre olur. Bu matematiksel dönüşümdür; borunuz için önerilen eğim değeri olduğu anlamına gelmez. Tasarım değeri ayrıca belirlenmelidir.

Lavabo ve klozet borusunun eğimi aynı mı olmalıdır?

Tek bir cevap verilemez. Boru boyutu, cihaz yükü ve bağlantı koşulları farklı olabilir. Her ikisine de aynı oranı uygulamak yerine ilgili proje ve teknik gereklilikler değerlendirilmelidir. Sadece cihazın adına bakılarak nihai eğim seçilmez.

Kamera eğimi kesin ölçer mi?

Kullanılan sistemin özellikleri ve yöntem önemlidir. Olağan boru içi görüntü, tek başına hassas kot ölçümü sayılmaz. Su birikmesini gösterebilir; eğim için gerekli ölçüm ve referans ayrıca açıklanmalıdır. Görüntü ile ölçüm sonucu birbirine karıştırılmamalıdır.

Servisten ne istemeliyim?

Ölçümün hangi bölümde ve hangi referansla yapıldığını, projeyle nasıl karşılaştırıldığını ve önerilen düzeltmenin gerekçesini öğrenin. Tam Tesisat'a 0534 880 00 42 üzerinden ulaşırken tekrar eden tıkanıklığı ve önceki işlemleri aktarın. Gider hattı incelemesi, belirtilere göre planlanabilir.

Teknik kaynaklar: Geberit atık su hidroliği rehberi, uygun eğimin debi, boyut ve dolulukla ilişkisini açıklar. Geberit drenaj montaj rehberi sistem bağlamında değerlendirilmelidir; yabancı ülke tablosu Türkiye'deki her projeye doğrudan uygulanmamalıdır.
